非热压罐预浸料成型工艺制作过程

[复制链接]

25

帖子

209

积分

23 小时

在线时间

版主

Rank: 12Rank: 12

QQ
发表于 2017-7-5 13:21:37 | 显示全部楼层 |阅读模式
本帖最后由 陈建伟 于 2017-9-13 14:55 编辑



下面简单介绍
非热压罐预浸料工艺成型过程

步骤一、模具准备 Step one、 mould  ready


模具准备:预浸料的模具耐温需要达到90°以上,不会收缩和变形又要兼容环氧树脂体系,例如UIN-MOULD通用模具系统,同时脱模剂的选择也是至关重要的同样需要兼容环氧树脂体系和耐温90°以上,推荐使用Easy-Lease化学脱模剂(新的模具要打4-6遍脱模剂,每遍间隔15分钟左右)
图一


步骤二、 创建裁剪样板
Step two、create template
为了更好的精确裁剪所需预浸料,找一块纸板或者柔软的强芯毡(利于塑形)制作一个样板(如图二所示)


图二
在铺层时要注意体积层预浸料不要大于表面层预浸料,这样表面层的排气通道会比较通畅(如图三所示)

图三

步骤三、 裁剪预浸料
Step three、Tailoring in material
为了方便裁剪可以选择用马克笔按照样板的 大小形状在预浸料上划出标线(如图四和图五所示)


图四
对于体积层预浸料,可以在撕离膜的一面用马克笔方便的划线

图五


步骤四、铺设表面层预浸料
step four、presoak the sueface layer
当铺设预浸料表面层时,最基本的是确保材料贴合模具而不能有任何“腾空架桥”的地方,如果室内气温比较低或预浸料比较硬可以选择用热风枪摆动吹预浸料表面到柔软(如图九所示)

图六

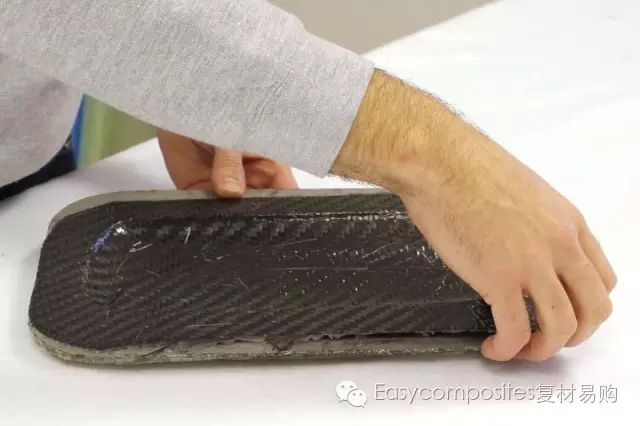

从模具平坦的区域向四周按压,遇到拐角处一定要仔细按压直到完全贴合到模具表面。(如图七和图八所示)

图七
图八

步骤五、 铺设体积层预浸料
Step five、The laying of the volume is pre-impregnated
体积层的铺设与表面层类似,但是体积层是为了增强产品强度的,所以对纹路的整齐性就没有表面层要求那么严格了,使用热风枪加热体积层预浸料,使其发软并更容易操作

图九

为了达到更好的贴合度,可以找一个比较薄的比较钝的压板进行按压,(因为手的柔软性,有些地方手是按压不到位的,也感觉不出腾空架桥,所以选择一个合适的工具替代

图十

步骤六、 隔离膜
Step six、lsolation membrane
当所有预浸料都铺设完成并与模具都贴合到位(尤其拐角处),接下来就是铺设一层无孔隔离膜(隔离膜一定要大于铺设的预浸料,至少要大于20-50mm)铺设隔离膜的作用是防止预浸料固化时树脂流失而导致产品固化后产生过多的针孔和贫胶

图十一

隔离膜应该完全覆盖整个产品,不用担心面积大而有褶皱,确保隔离膜不会紧绷而产生腾空架桥

图十二

步骤七、 透气毡
Step seven、Air mat
剪一块足够大的透气毡,将整个模具包裹,保证仍有余量。用纸胶带将透气毡固定在模具的背面(将整个模具包裹的目的是为了防止模具上的倒刺刺破真空袋同时透气毡可以疏导气体作用)

图十三

步骤八、 真空袋
Step eight、Vacuum bag
裁剪足够大的真空袋薄膜,呈双层,然后在周围未密封的边缘贴上密封胶带。
小心地将一个或几个产品从打开的、未密封的一边装入真空袋。确保每个产品之间的空隙以及真空袋膜充足

图十五

放入真空嘴底座部分到真空袋里,将底座螺纹区域剪切个小口并与真空嘴上半部拧紧,底座下必须放透气毡,透气毡要连接到产品上

图十六

步骤九、 完成真空袋密封
Step nine、complete the vacuum bag seal
图十七

步骤十、 抽真空
Step ten、vacuum
在抽出部分空气以后,开始去活动真空袋的位置,特别是凹槽等复杂的部位需要褶皱越多越好,整个表面真空袋越多越好,来回推拉扯拽真空袋使其更加松散,再次打开真空阀门重复这样的步骤,直到完全真空状态

图十八

步骤十一、 真空泄露试验
Step eleven、vacuum leak test
最后确认真空袋是否完全密封,需要进行一次泄漏试验。这个试验能够识别出一些非常微小的超出观察范围的漏气(如真空泵“声音变化”观察,泄漏指示器以及超声波检漏仪)。如果泵的声音没有变化,那么这个真空袋气密性就非常好了
图十九

步骤十二、 放入烘箱固化
Step twelve、put the oven in the oven
成功完成真空泄露试验后,就可以开始固化产品了.为了得到最好的产品,我们建议90℃温度下固化6小时,(Easycomposites的非热压罐预浸料可以在90°——150°之间固化)需要注意的是连接烘箱内部的管路一定要选择耐温的硅胶软管,在固化过程中保持真空连接,因为不连接真空泵,任何微小的泄露都会导致产品的失败
步骤十三、 脱模
Step thirteen、mold release
固化完成后并且模具达到了室内的温度后,可将真空袋、透气毡和隔离膜从模具上剥去,即可脱模。

图二十
感谢您查看我们预浸料的使用过程,有需要的朋友可以点击我们的官网“www.easycomposites.cn”查看哦
